[特集]カルシウム基板
封止能力を評価する「カルシウム基板」の製造を始めました
カルシウム基板の開発について
これまでの封止性能評価
有機ＥＬの封止性能は、実際に有機ＥＬ素子を作製し、その有機ＥＬ素子の劣化によって封止性能を評価していました。 しかし、有機ＥＬの製作状況によっても劣化が異なることから、純粋に封止性能を評価しているとは言いがたい状況でした。 これまでは、劣化は観測できるが、そのアウトガスを定量することはできなかったため、正確な比較評価ができず問題となっていました。
カルシウム基板開発後

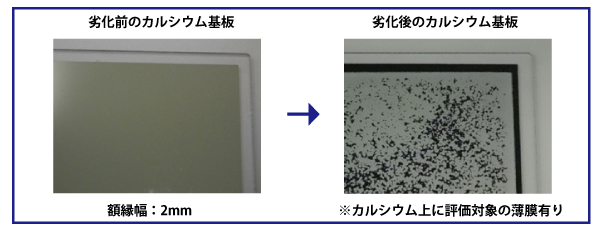

カルシウム基板を封止し、そのカルシウムの劣化を観察することで封止性能を評価します。Ca薄膜は酸化に応じて光沢のある金属的な色合いが白濁していき、最終的には透明なものに数分で変わります。膜厚が正確に規定されたカルシウム薄膜基板であれば、劣化したエリア（半透明化、白濁化した場所）を測定して面積を求めることで、膜厚と密度からカルシウムと反応した酸素・水分量を見積もり、定量することが可能となり、正確な比較評価を行うことができます。
カルシウム基板商品ラインナップ 詳細はこちらからご覧ください
「カルシウム基板」はカルシウムの性質を利用して、フレキシブルタイプ透明基板（ＰＥＴ,ＰＥＮ,ポリイミド等）や接着剤の封止能力を評価します。ぜひ、Q-Lightsの「カルシウム基板」をお試しください。
| 名称 | 基板外形 | 厚さ | 額縁幅（４辺共通） | 成膜構成 | 用途 |
|---|---|---|---|---|---|
| □30 Ca成膜基板 | □29.8±0.2�� | t0.7�� | なし or １ or ２ or ３�� | Glass（OA-10G）/Ca,200nm | バリア性評価 |
| □50 Ca成膜基板 | □49.8±0.2�� | ||||
| □100 Ca成膜基板 | □99.8±0.2�� | ||||
| Ca成膜樹脂基板 | □30〜□100�� | 〜t0.2�� | ご指定の樹脂基板/Ca,200nm |
※ Ca薄膜は吸水性が高いため、膜厚を測定するまでに膨潤して正確な蒸着条件を出せません。
弊社では、Ca薄膜上にカバレージがよく、再現性のよいアルミを成膜することでCaの膨潤を防ぎ、
正確な膜厚を測定、蒸着条件を算出しています。
※ ご発注の際は、Caが成膜されない基板端(額縁)の幅をご指定下さい。
「なし」をご選択頂いた場合でも、４辺中の２辺、0.5�佗�程度ですが基板を受ける場所には
Caが成膜されませんのでご注意下さい。また、蒸着マスクを作製することでご指定の額縁幅でも
成膜できますので、別途お問合せ下さい。
※ 上記の定型サイズの他、異形サイズのガラス基板、PETなどの樹脂基板、膜厚の増減、
Ca以外の有機・金属材料の成膜についても対応できますので、別途お問合せ下さい。
※ 梱包形態：ウェハートレイに個別に入れ、ゲッターを同梱してハイバリア性の袋に詰めます。
更に、シリカゲルを入れたハイバリア性の袋に入れて２重梱包にして出荷します。
２重梱包の状態であれば、室内に放置しておいても２〜３ヶ月はCa薄膜の金属光沢に陰りは
見えません。
